眼动仪

EyeLink 1000 Plus眼动追踪仪，加拿大SR（有限）公司(SR Research Ltd.)制造。EyeLink 1000 Plus可在采集眨眼、注视、扫视等眼动数据的同时采集被试的行为数据，广泛应用于篇章阅读、语义语法、文字图像认知等语言学研究领域。

硬件系统：

（1）主试机(Host PC)，用于数据的采集、存储、导出；

（2）被试机(Display PC)，向被试呈现刺激并收集反馈信号；

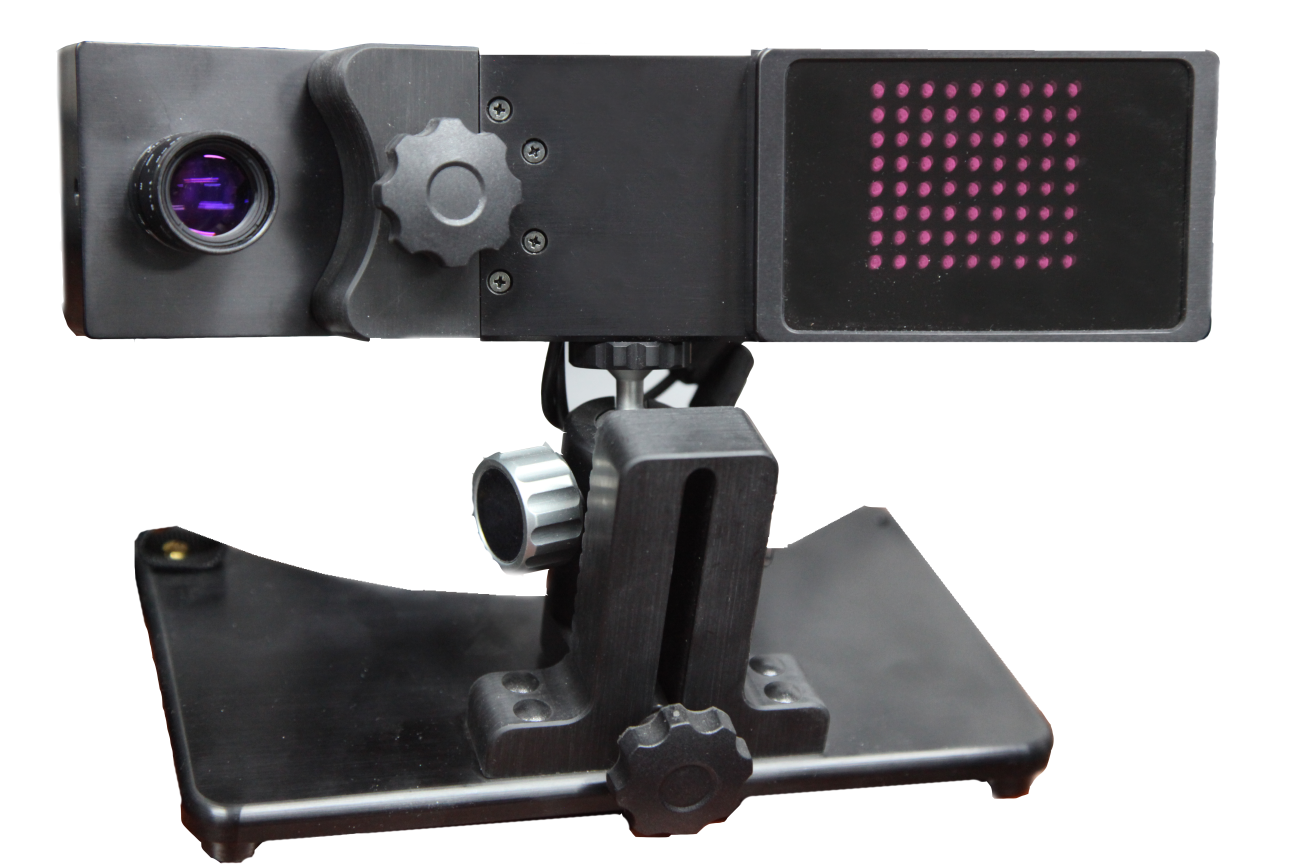

（3）摄像头(EyeLink 1000 Plus Camera) ；

（4）架置结构(Mount Configurations) 。

配置模式：

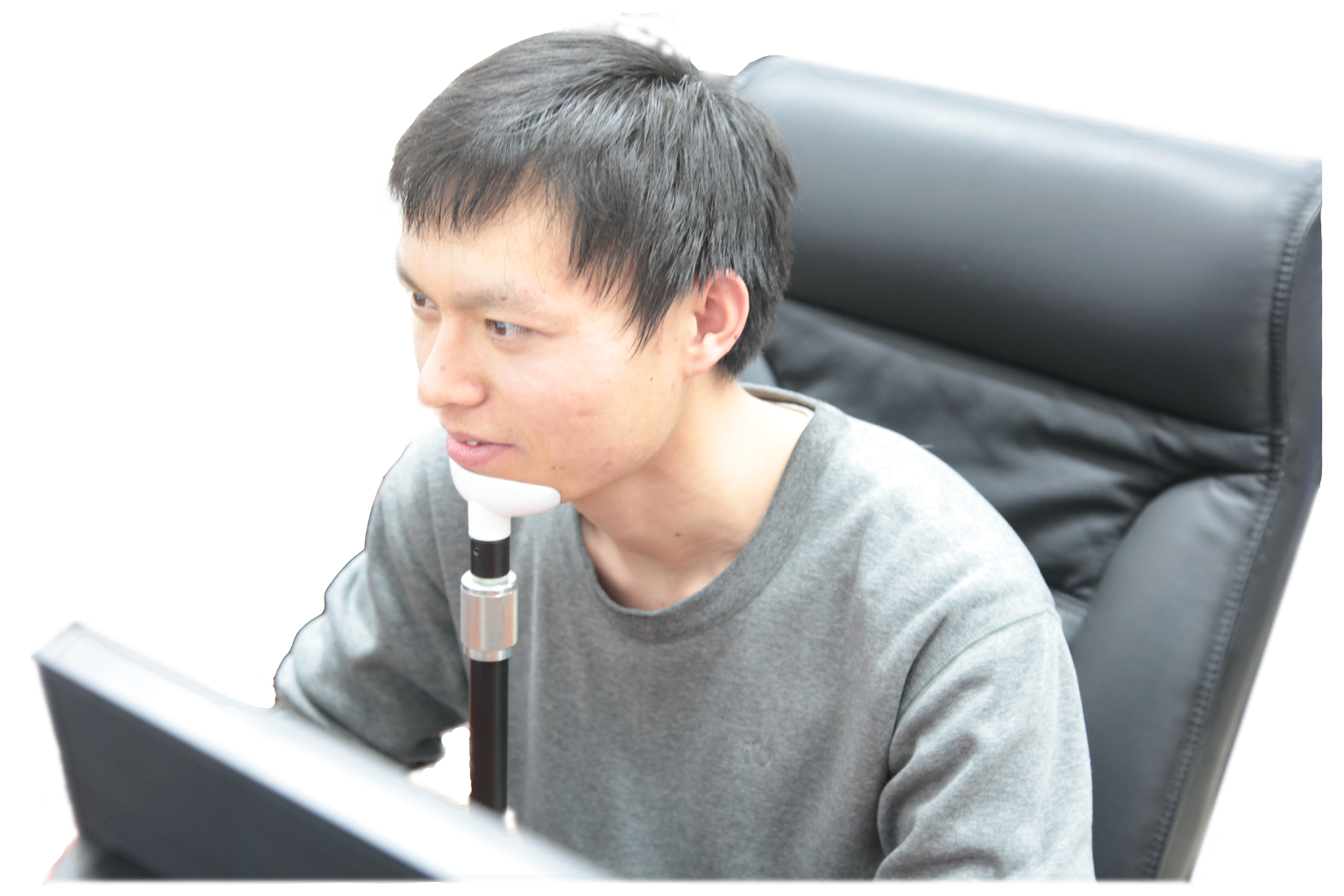

EyeLink 1000 Plus最常用的配置模式是桌面架置(Desktop Mount)，即将眼动追踪摄像头架置于桌面，并在桌边安装被试头部固定架，被试端坐于桌前观看被试机屏幕呈现的刺激。

实验搭建：

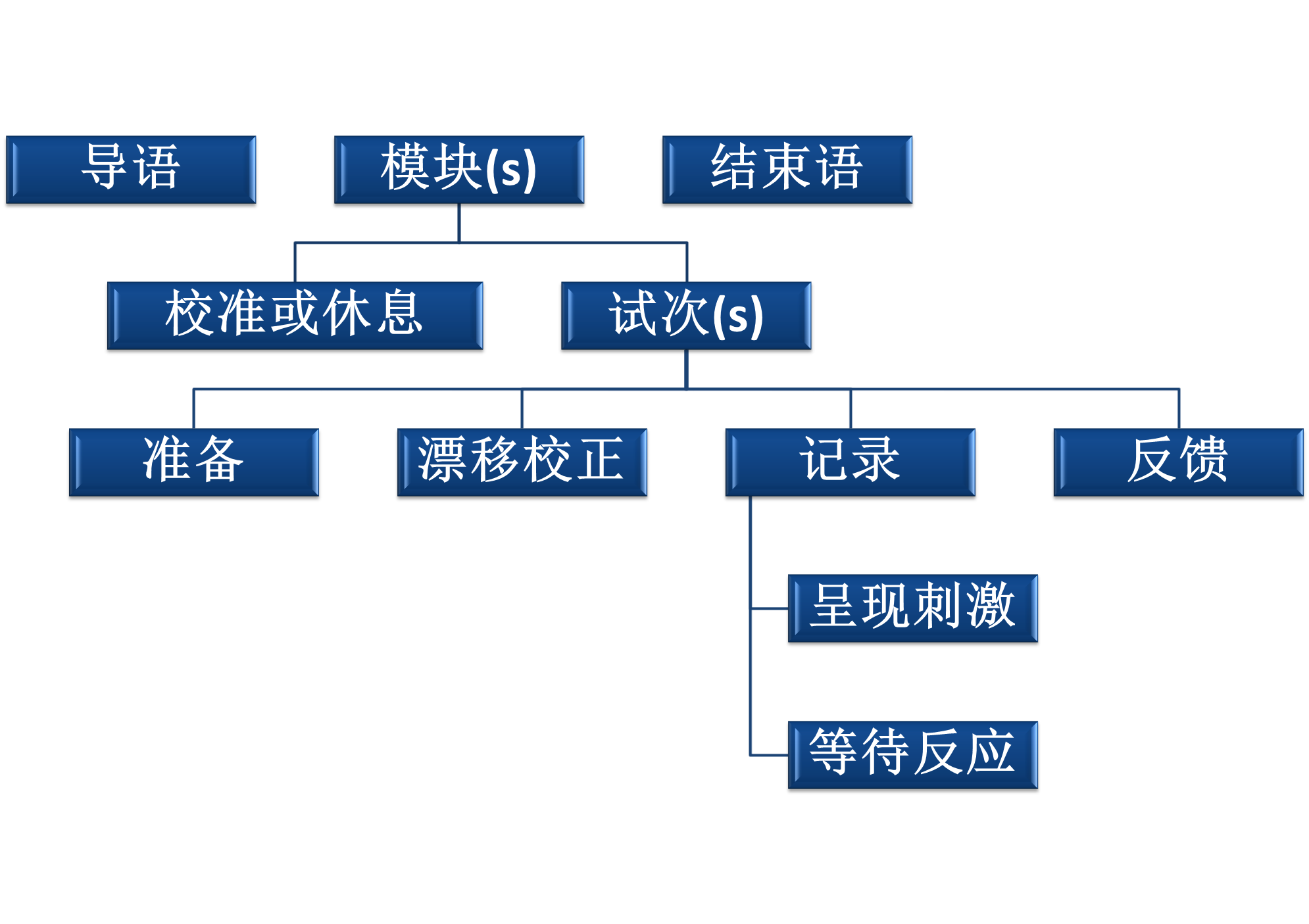

EyeLink的实验程序搭建可通过Experiment Builder软件实现，同时也可兼容E-Prime等心理学实验软件。EB是一款可视化实验程序编写软件，其编写只需通过模块拖拽即可实现。EB实验程序一般按照眼动实验的程序分层架构，流程如下：

定位原理

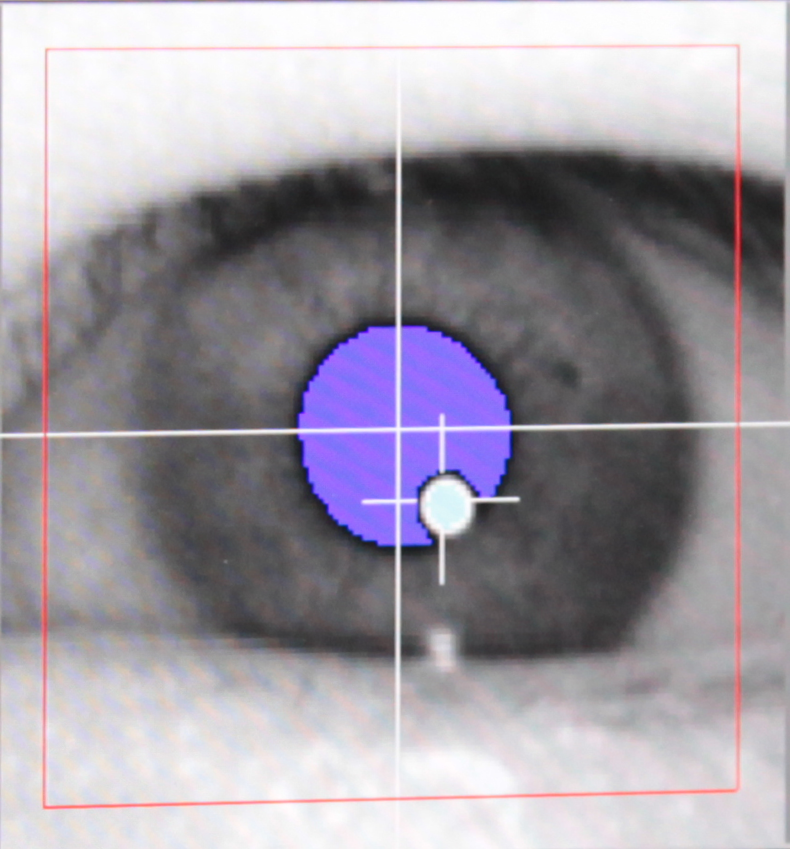

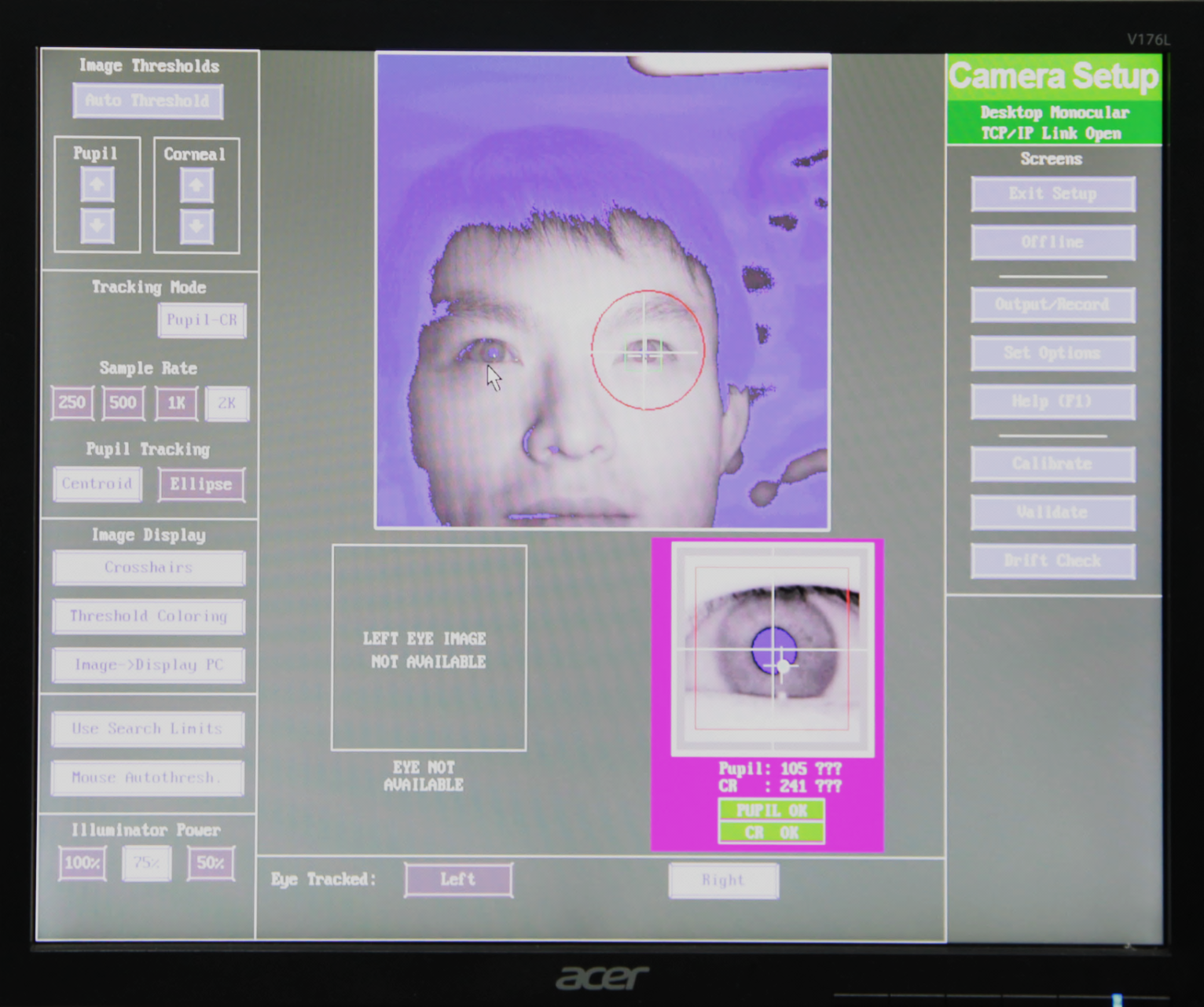

视线追踪技术是“非侵入式”技术。进入瞳孔的光线在角膜外表面上反射 (corneal reflection) 会形成一个亮光点，该点在眼动过程中保持不变，因此被用来做瞳孔追踪定位的参照点。

数据实例：

利用SR公司的Data Viewer软件可以实现眼动数据的呈现与导出。

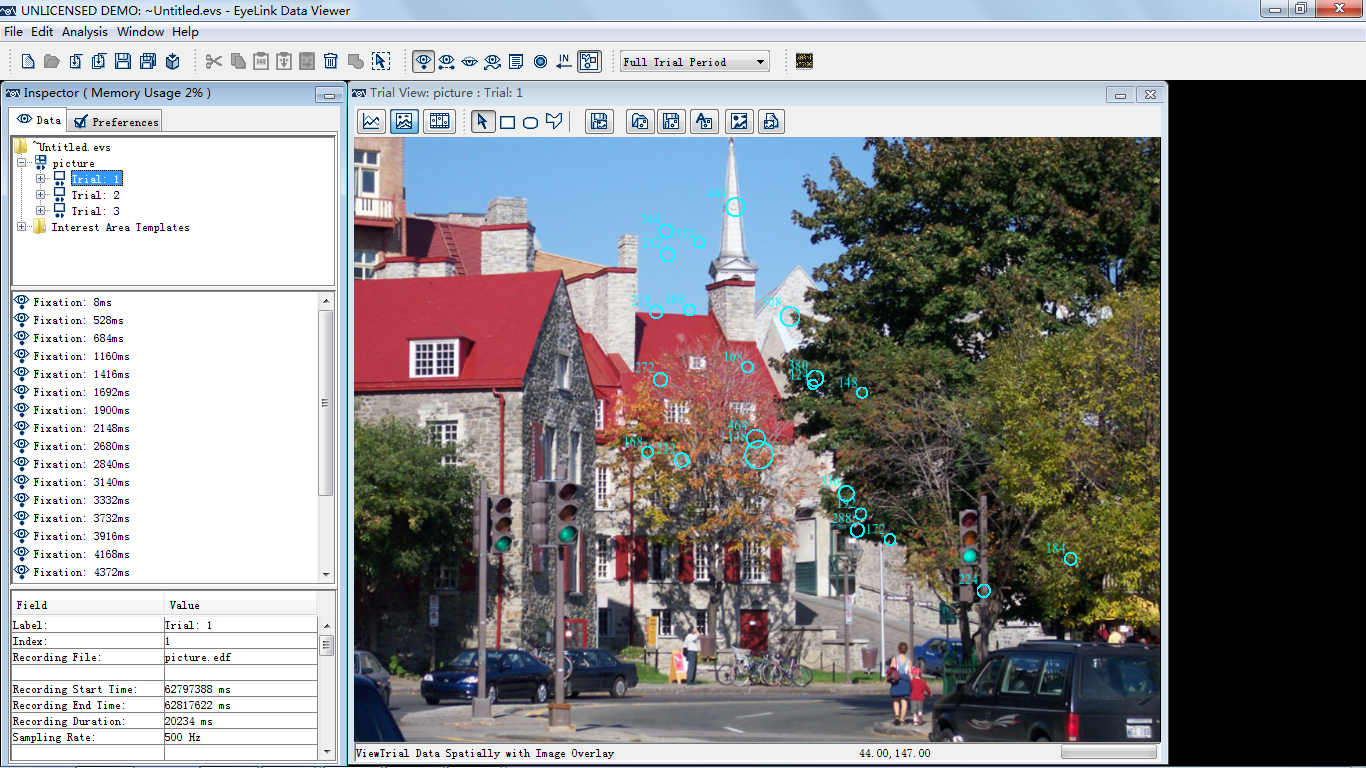

图中的蓝色圆圈表示注视点，圆圈的大小代表注视的时长。图像清晰时，注视点集中在图中的某些特定位置，如上图；图像模糊时，注视点分布散乱且注释时间较短，如下图。

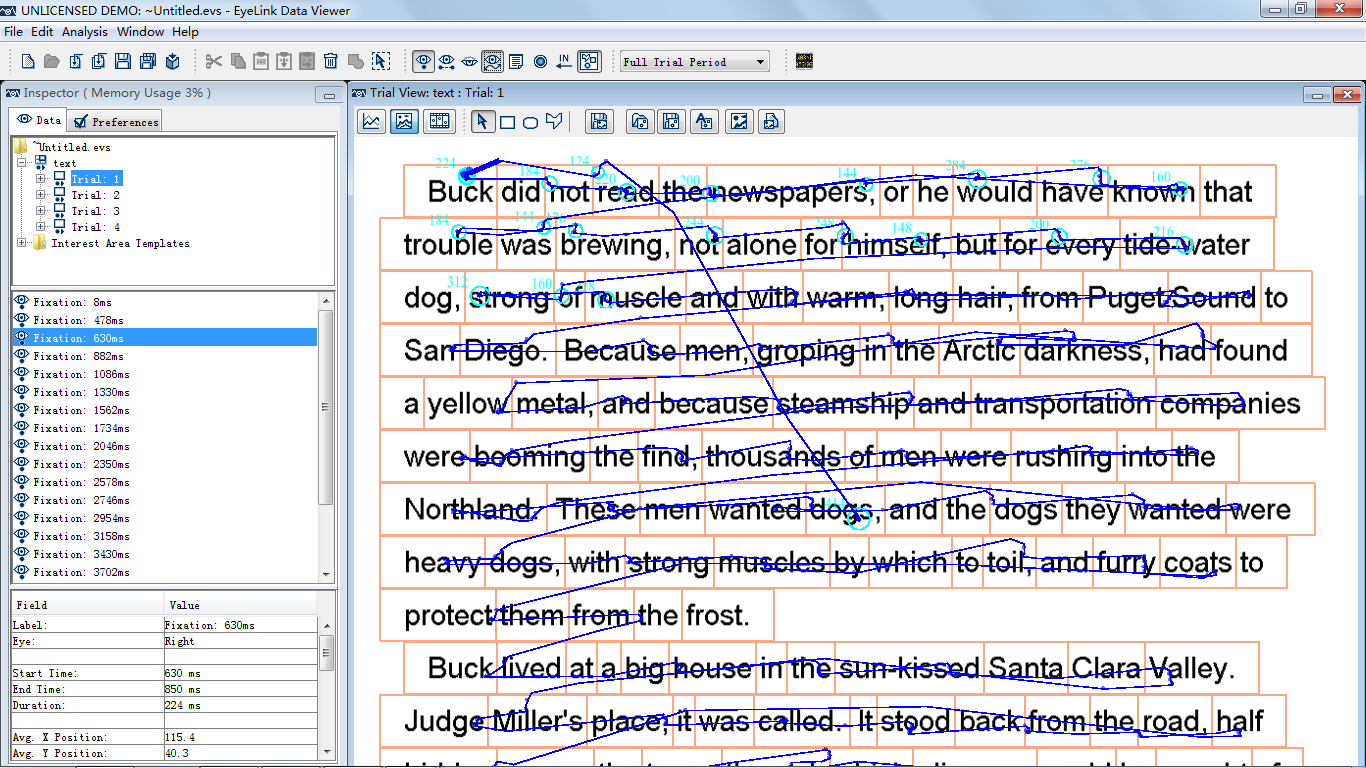

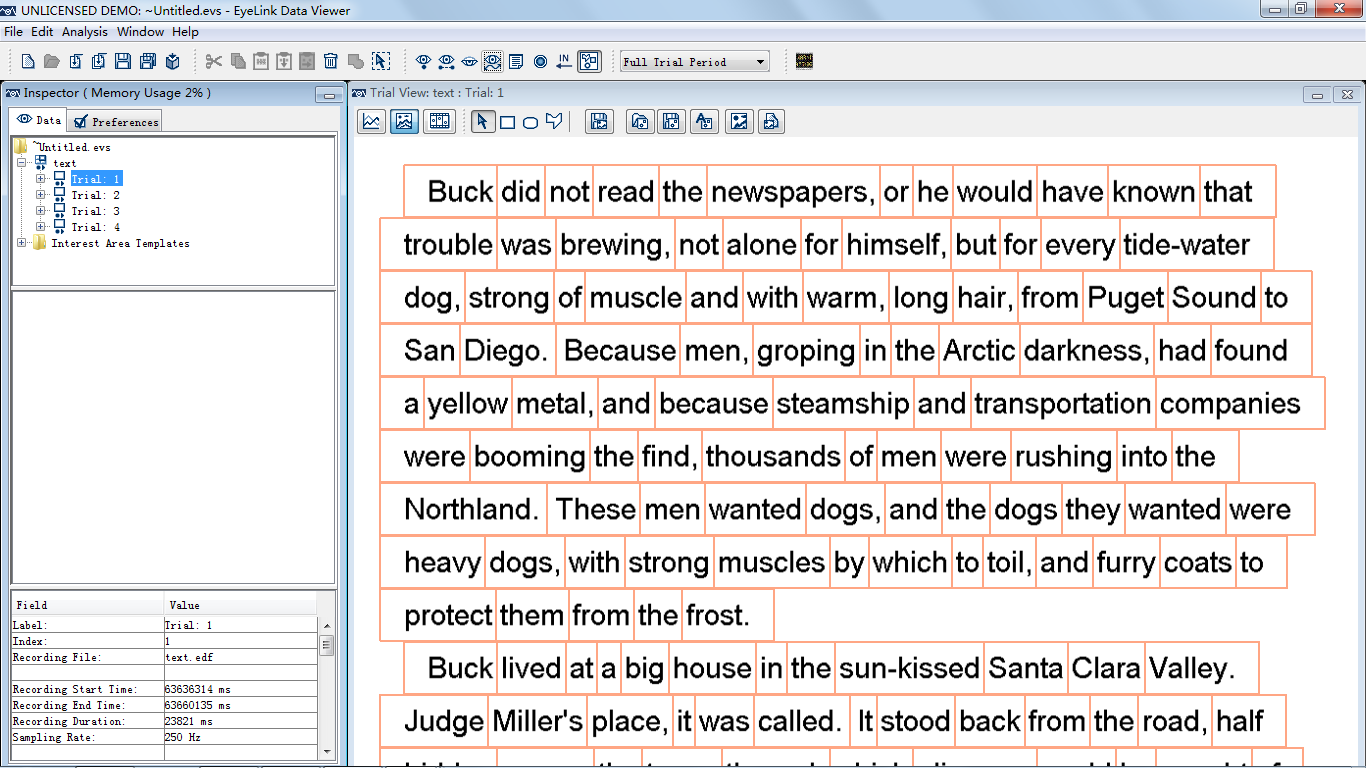

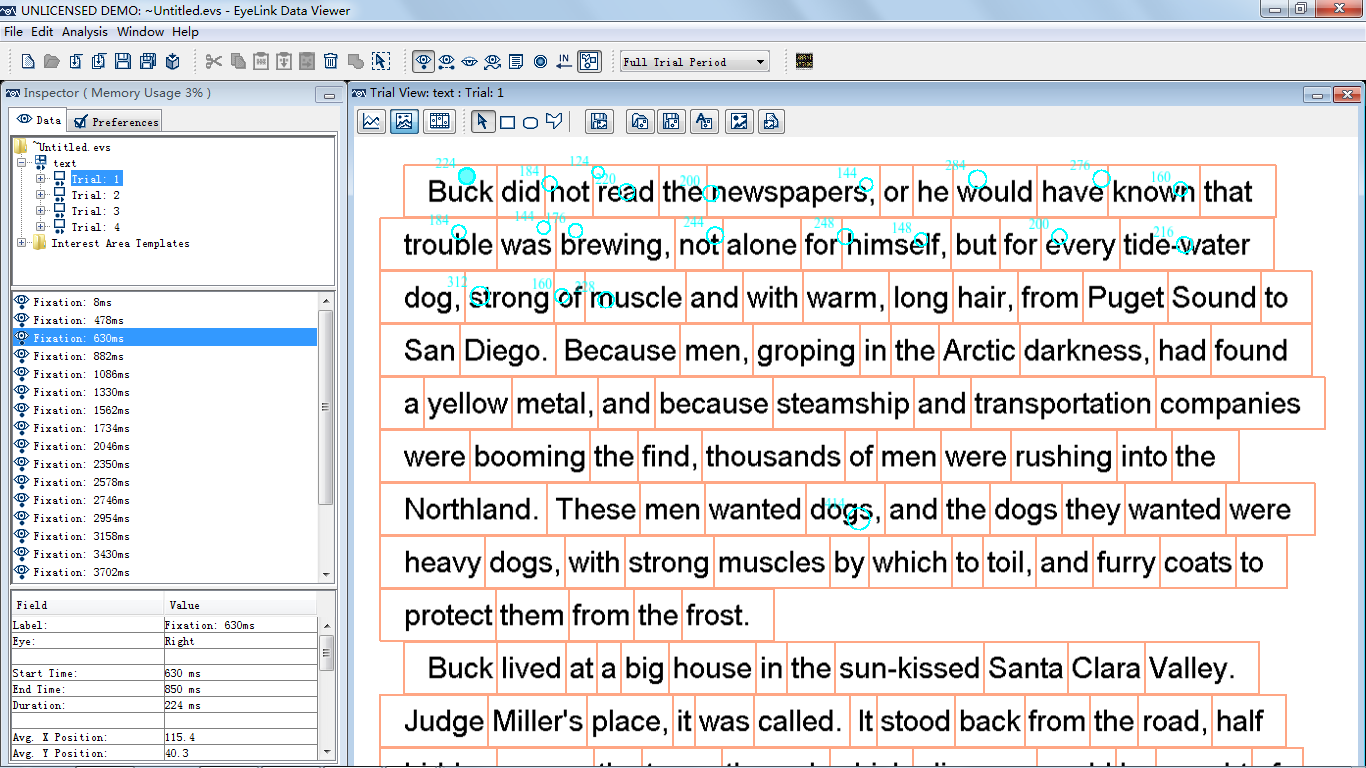

利用Data Viewer还可以观察到在阅读文本材料时的眼动表现。下面四幅图中，左上图是一篇文本阅读材料，右上的蓝色圆圈是被试的注视点，圆圈的大小反映了注视时间的长短，左下图的黄色箭头标识着注释顺序，右下图的深蓝色线条是扫视的路径。

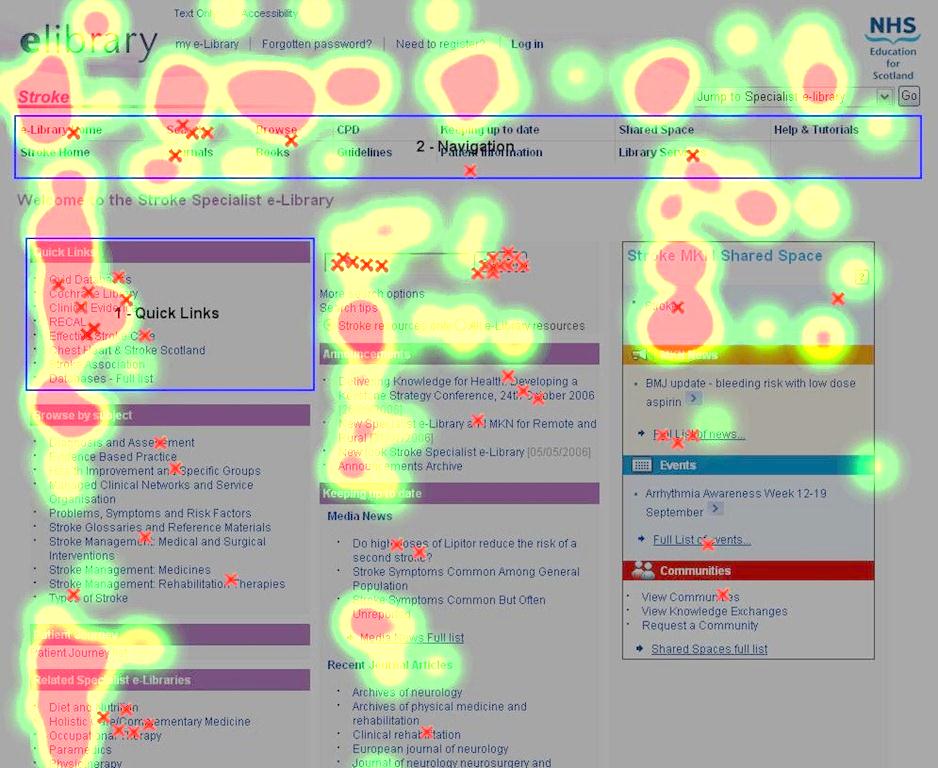

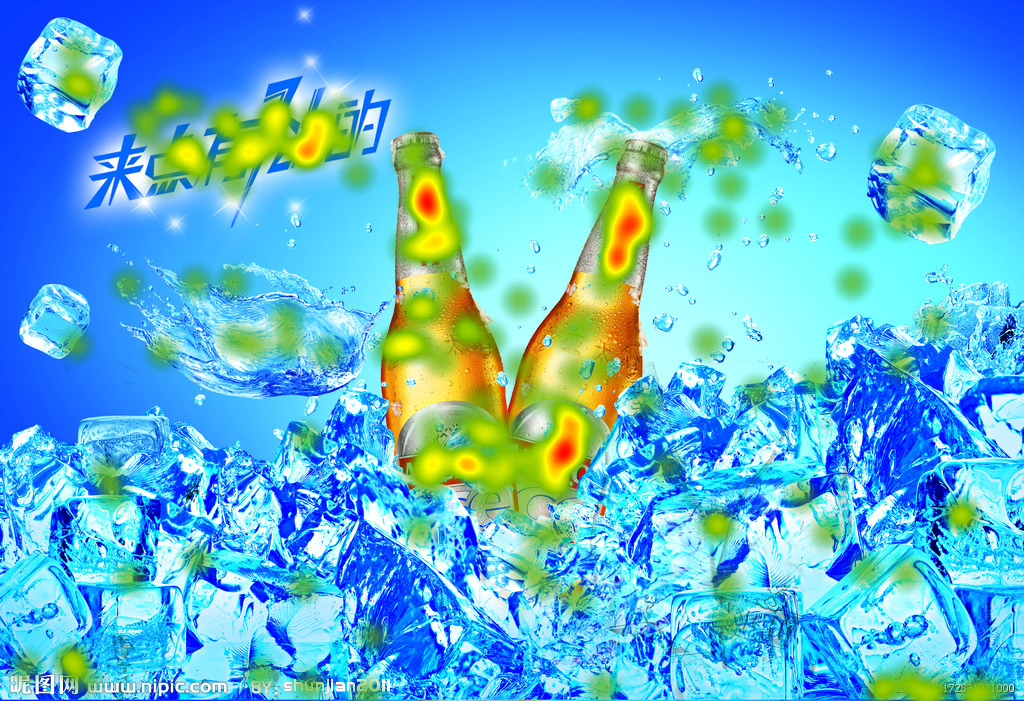

注视点数据可以生成热点图，帮助我们了解图像的哪些部分最受到被试的关注。
