喉头仪（Electroglottograph）

喉头仪（Electroglottograph）是由荷兰VoiceVista公司研制生产，型号：7050A。它是在讲话或者唱歌的模式下非侵入性测量声带振动的设备。该设备主要包含两个部分：Electro Glottograph和2片感应电极，使用前需将其调制off状态，充电满16个小时后正常使用，每次充满电后可正常录音3-4小时。

采录设备：使用喉头仪采录EGG信号，除喉头仪外，需要笔记本电脑、外置声卡、调音台、卡侬头麦克风等设备以及Audition专业录音软件。

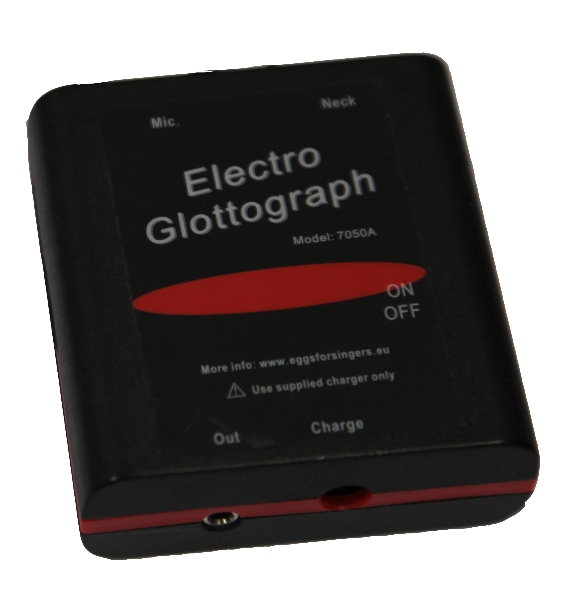

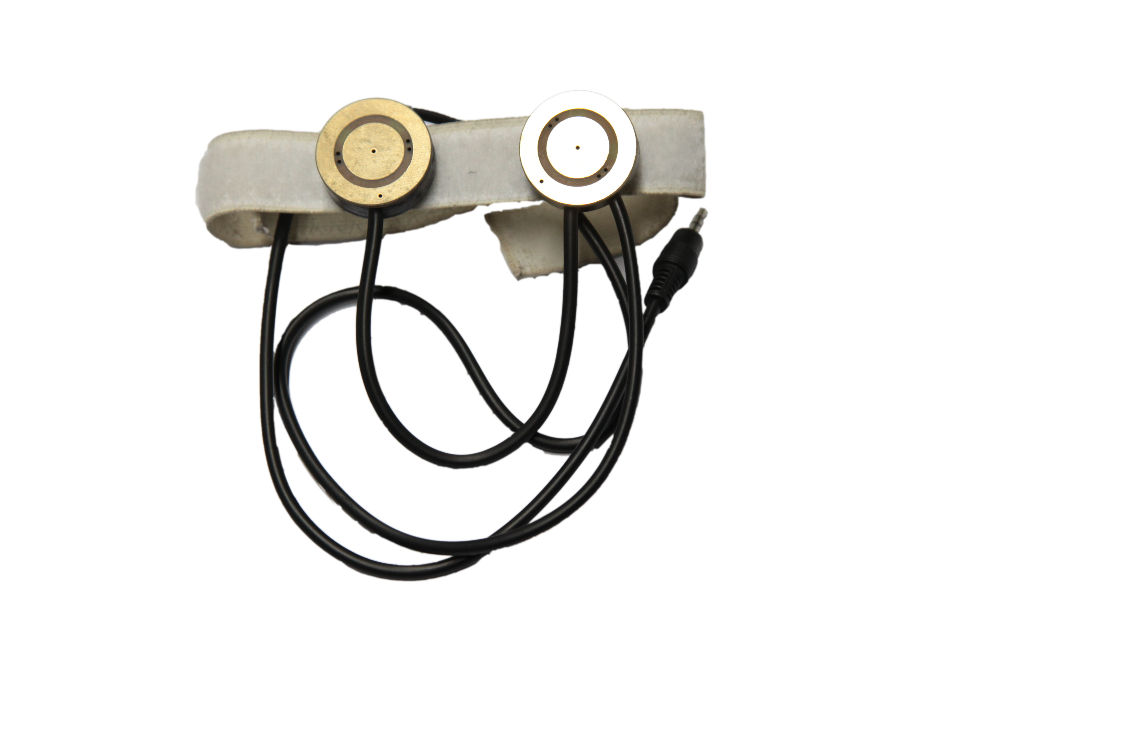

喉头仪(左) | 感应电极(右)

采录流程：1）连接好喉头仪数据线，白色线接入out端口，黑色线接入neck端口。2）喉头仪白色线另一端接入分线插头，插入调音台in端口。3）将卡侬头麦克风插入调音台话筒接入端口。4）调音台out端口插入双线头数据线，另一端接入声卡line in端口。5）接好声卡数据线，USB端口接入电脑。6）戴好喉头仪两片感应电极。佩戴方法：将两只金属圆盘电极置于受试者颈前甲状软骨板两侧下1/3与声门相应的位置。7）打开Audition软件，选择44100Hz→立体声→16位。

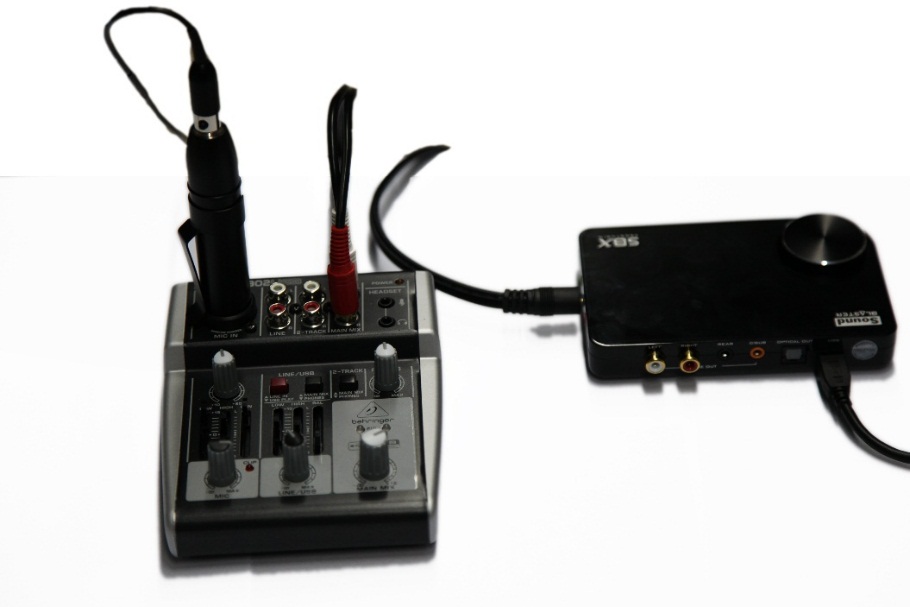

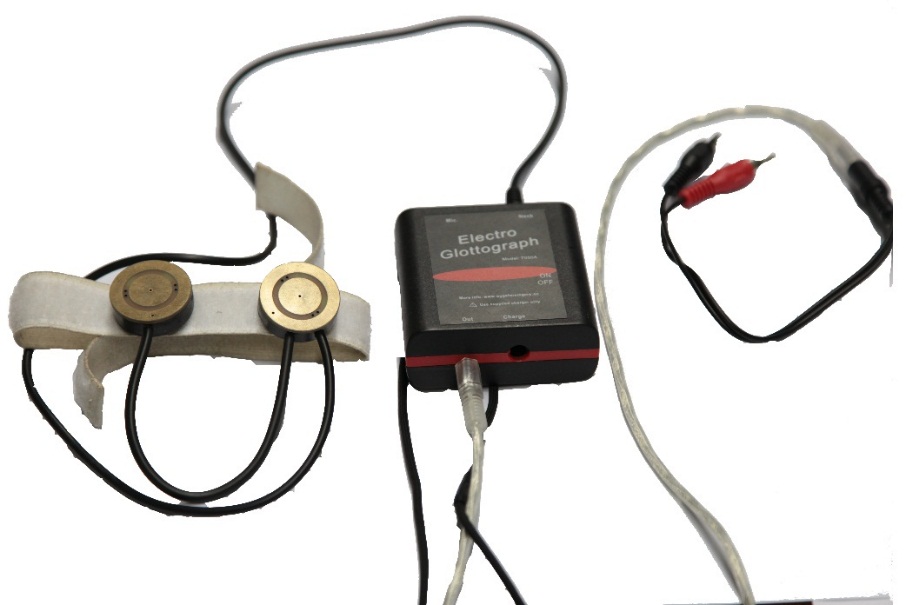

步骤1-4

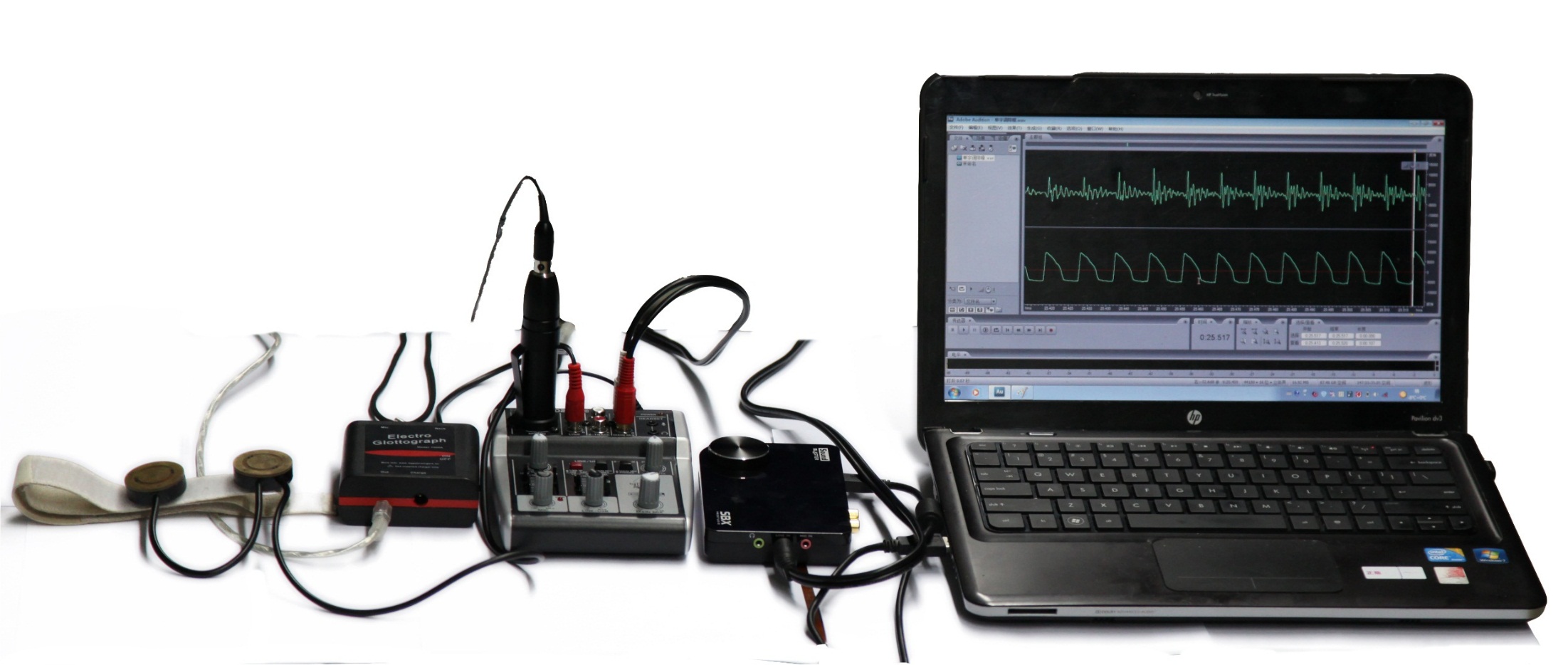

设备连接示意图

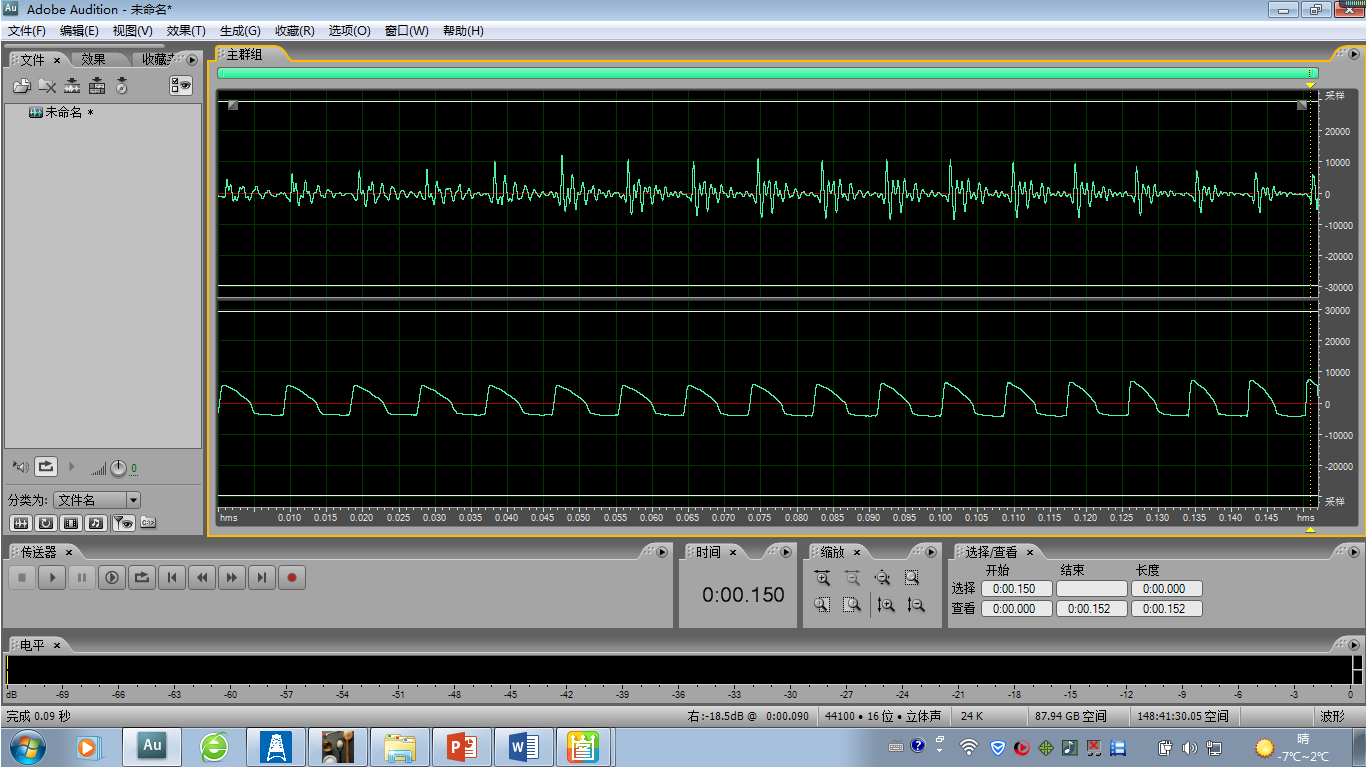

上述步骤准备完毕后，即可正式录音。左声道为语音信号，右声道为EGG信号。

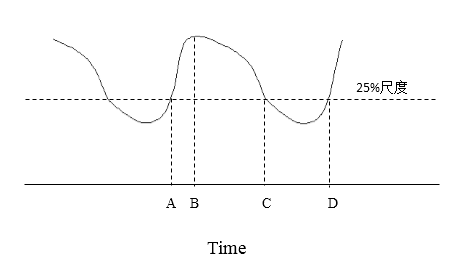

参数定义：喉头仪采录的信号为声门阻抗信号（signal of electroglottalgraph），从电声门阻抗信号中可以提取许多参数，其中有三个参数最为重要1）基频；2）开商；3）速度商。提取参数有三种方法，分别为尺度法、微分法和混合法。下图为尺度法。图中AD为周期，CD为开相，BC为声门正在打开相，AB为声门正在关闭相。




嗓音发声类型：根据张锐锋研究归纳同一发音人八种嗓音发声类型：1）正常嗓音(modal voice)。2）高音调嗓音(high pitch voice)。3）低音调嗓音(low pitch voice)。4）气嗓音(brearthy voice)。5）挤喉音(pressed voice)。6）紧嗓音(tense voice)。7）双音调嗓音(gliding pitch voice)。8）耳语(whispering voice)。

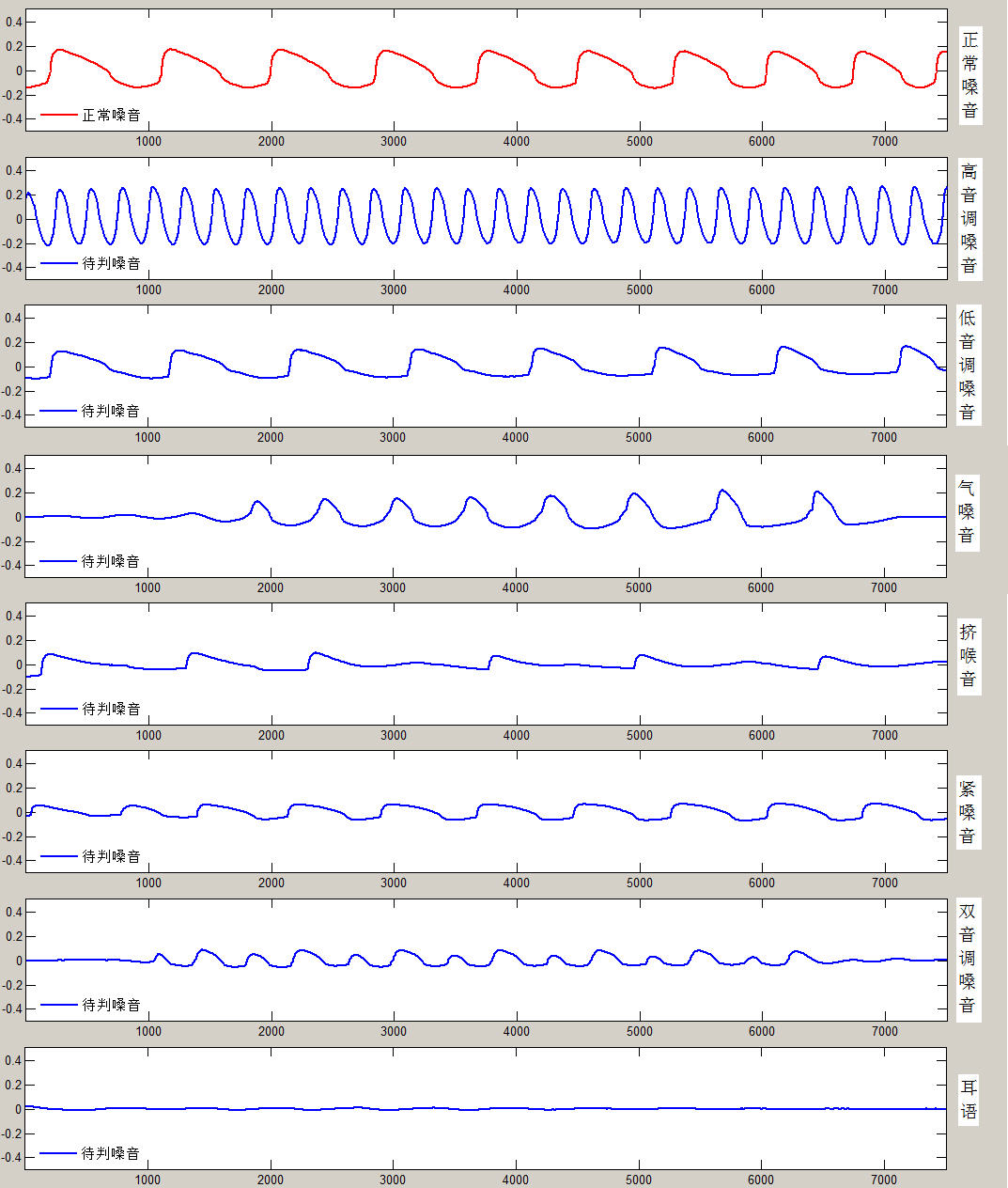

同一时间（75ms）和同一纵轴范围显示（张锐锋提供）

八种嗓音发声类型特征：

（1）正常嗓音(modal voice)： 开商约为50%，EGG波形的峰值左倾程度高。

（2）高音调嗓音(high pitch voice)：EGG波形左右基本对称。基频很高，开商、速度商小。

（3）低音调嗓音(low pitch voice)：开商大，基频低且稳定，气泡音为典型的低音调嗓音。

（4）气嗓音(breathy voice)：开商特别大，基频很低、速度商偏小。

（5）挤喉音(pressed voice)：基频低且不稳定，EGG振幅不规则。

（6）紧嗓音(tense voice)：开商小，接触商大，EGG波形较扁圆。

（7）双音调嗓音(gliding pitch voice)：EGG波形小、大脉冲间隔出现。

（8）耳语(whispering voice)：声带不振动，无EGG脉冲，只有一条基线。
